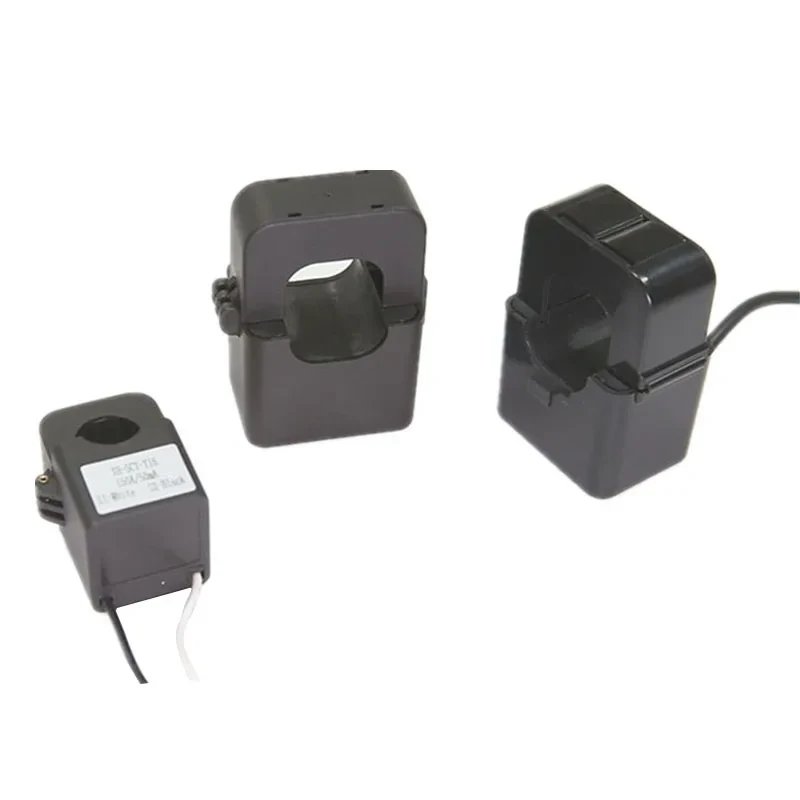

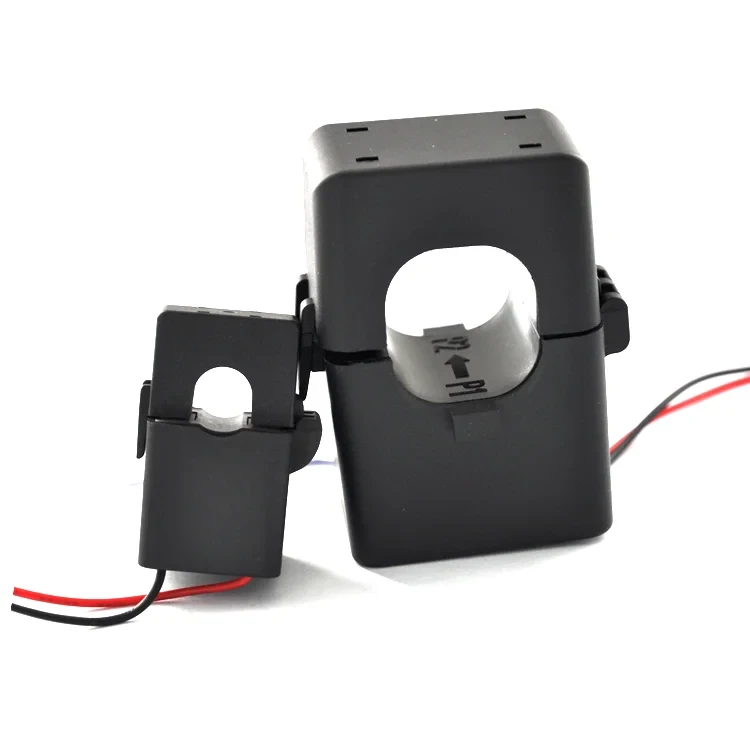

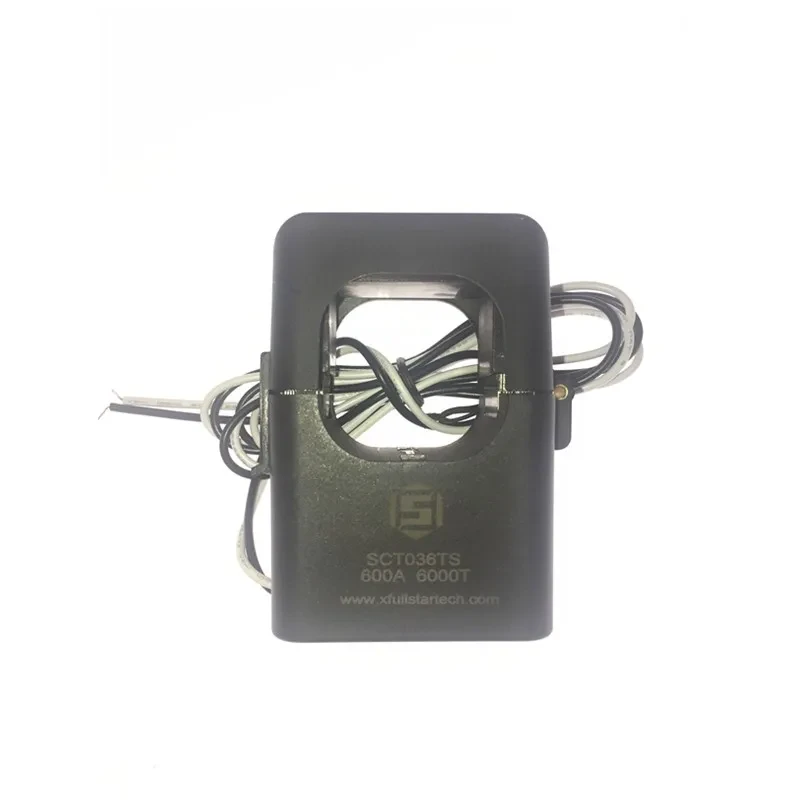

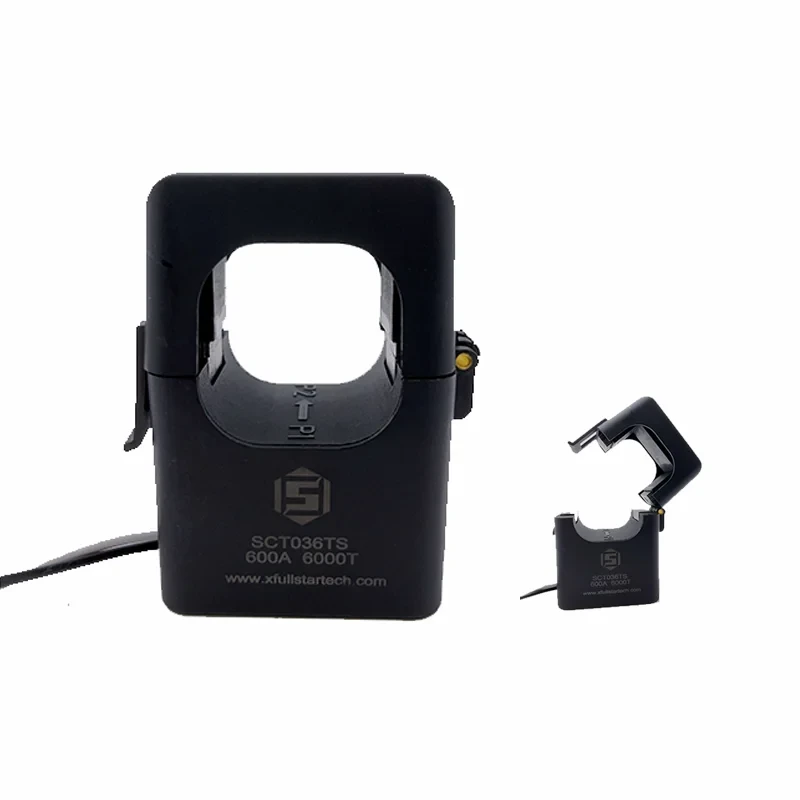

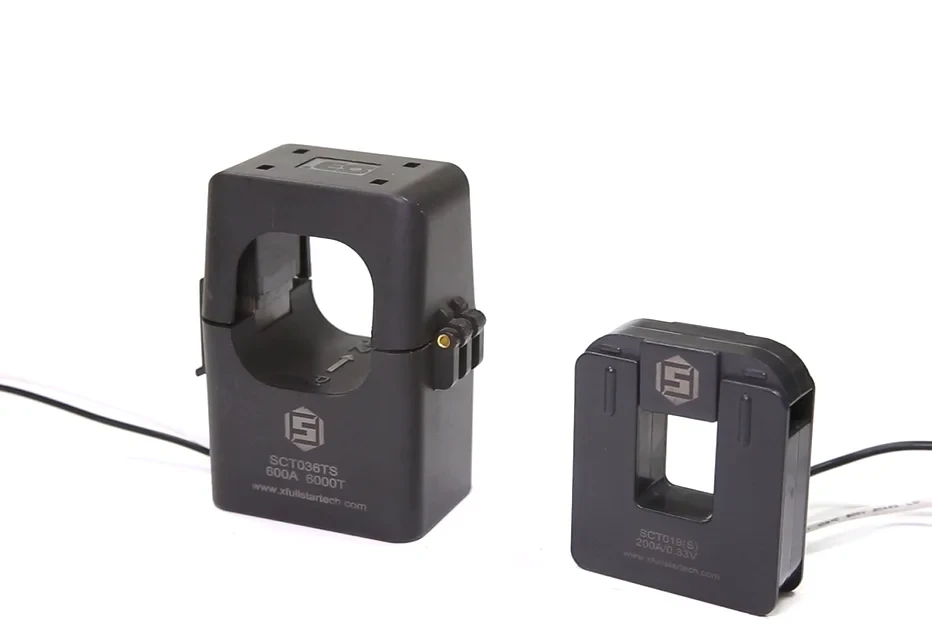

Transformátor proudu s děleným jádrem 600A

Fullstar Electronics je předním výrobcem a dodavatelem transformátoru proudu s děleným jádrem 600a v Číně, který poskytuje kvalitní a standardní zákaznické-elektronické a pasivní součástky s transformátorem proudu s děleným jádrem 600a a produkty řešení. vítejte na velkoobchodním elektronickém transformátoru proudu s děleným jádrem 600a z naší továrny.

Proudový transformátor s děleným jádrem je otevíratelná svorka-na indukčním senzoru navržená pro snadnou instalaci bez přeřezávání vodičů nebo vypínání obvodu. Díky konstrukci s děleným železným jádrem jej lze přímo připevnit na běžící kabely a přípojnice pro přesnou konverzi vysokého střídavého proudu na standardní nízkoproudové signály. S vysokou přesností, silnou izolací a širokou kompatibilitou je tento 600A proudový transformátor široce používán při měření výkonu, monitorování energie, průmyslovém řízení a renovaci rozvodných skříní pro různé elektrické systémy. 600A dělený jádro CT, známý také jako otevřený -typ nebo svorka- na proudovém transformátoru, je určen pro instalaci obvodů pod napětím. Měří a izoluje jmenovitý střídavý proud 600A bez odpojení hlavního kabelu, dokonale vhodný pro stávající projekty renovace obvodů.

Princip & Struktura

Při práci na teorii elektromagnetické indukce prochází primární živý kabel jádrem transformátoru. Střídavý proud generuje magnetické pole a indukuje proporcionální signál nízkého proudu nebo napětí v sekundárním vinutí.

Současný vzorec poměru: I₁ / I₂=N₂ / N₁

• Primární jmenovitý proud: 0~600A AC
• Sekundární standardní výstup: proudový typ 5A / 1A nebo napěťový typ 0,333V
• Typický poměr: 600/5A

Konstrukční vlastnosti:

• Dělené železné jádro s pevnými a pohyblivými polovinami pro snadnou instalaci upnutím
• Pouzdro-zpomalující hoření ABS/PC pro silnou izolační ochranu
• 2žilový stíněný sekundární kabel se standardní délkou 1~3 metry

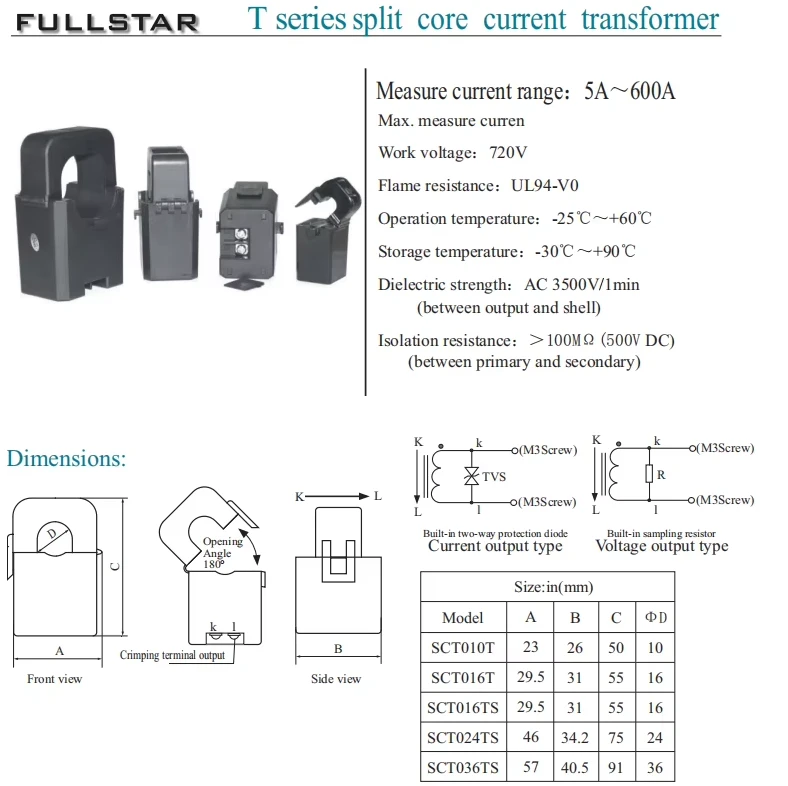

Technické parametry

• Primární jmenovitý proud: 600A AC
• Rozsah měření: 5A ~ 780A (přetížitelnost 130%)
• Sekundární výstup: 5A / 0,333V / 66,7mA
• Třída přesnosti: 0,5 třída (±0,5 %) nebo 1,0 třída (±1 %)
• Frekvence: 50/60 Hz
• Výdrž napětí: 3kV AC po dobu 1 minuty
• Stupeň ochrany: IP20 ~ IP57
• Vnitřní clona: kulatá Φ35~Φ50mm / čtvercová 50×50mm
• Pracovní teplota: -20 stupňů ~ +70 stupňů
