Fullstar Electronics je předním výrobcem a dodavatelem transformátorů spínaných napájecích zdrojů v Číně, nabízí kvalitní a standardní zákazníkem{0}}vyrobené elektronické a pasivní součástky, transformátory a řešení pro spínané napájecí zdroje. vítejte na velkoobchodním elektronickém spínacím napájecím transformátoru z naší továrny.
Popis produktů
Transformátor spínaného zdroje je nepostradatelnou základní součástí moderních elektronických zařízení, často označovaný jako "srdce spínaného zdroje." Primárně se používá ve vysokofrekvenčních obvodech- a je zodpovědný za konverzi napětí, galvanické oddělení a přenos energie.
| spínaný napájecí transformátor | |
|---|---|
| Série | Aplikace |
| EE/EF transformátor | Spínaný zdroj, hlavní napájecí transformátor |
| Transformátor EFD/EPC | Pomocný výkonový transformátor, hlavní výkonový transformátor, tlumivky |
| Transformátor PQ | Používá se v lineárním filtru, tlumivce, pulzním transformátoru, transformátoru měniče |
| UU transformátor | Druhy spínaných napájecích transformátorů, tlumivek |
| Transformátor Ec/EER/ER | Lineární filtr, proudový transformátor, tlumivka|výkonový transformátor |
| RM transformátor | Filtry, induktory, transformátory pro telekomunikace |
| POT transformátor | Filtry pro telekomunikační zařízení, tlumivky a transformátory |
| EI transformátor | Různé druhy transformátorů a tlumivek |
| Toroidní jádro | Pulzní a širokopásmové{0}}transformátory, filtry, tlumivky a tlumivky |
1. Základní princip práce
Na rozdíl od tradičních transformátorů, které pracují na standardních 50 Hz nebo 60 Hz, spínané napájecí transformátory pracují na vysokých frekvencích v rozsahu od několika kilohertzů do megahertzů (kHz-MHz).
Základní pracovní postup je následující: elektronické spínače (jako jsou MOSFETy) se rychle zapínají a vypínají pod povelem řídicích obvodů a převádějí vstupní stejnosměrné napětí na vysokofrekvenční pulzní střídavý signál. Tento signál prochází převodem napětí přes transformátor a je pak usměrněn zpět na stabilní stejnosměrný výstup.
Základní pracovní postup je následující: elektronické spínače (jako jsou MOSFETy) se rychle zapínají a vypínají pod povelem řídicích obvodů a převádějí vstupní stejnosměrné napětí na vysokofrekvenční pulzní střídavý signál. Tento signál prochází převodem napětí přes transformátor a je pak usměrněn zpět na stabilní stejnosměrný výstup.
2. Klíčové výhody
- Kompaktní rozměry a nízká hmotnost:Vysokofrekvenční provoz umožňuje použití menších magnetických jader a méně vinutí, díky čemuž jsou mnohem kompaktnější než tradiční transformátory. To je ideální pro přenosná zařízení a prostorově-omezené aplikace.
- Vysoká účinnost:Díky optimalizovanému designu a materiálům (jako je ferit, nanokrystalická jádra) jsou ztráty energie a tvorba tepla výrazně sníženy, přičemž účinnost obvykle přesahuje 95 %.
- Galvanické oddělení:Mezi vstupem a výstupem není žádné přímé elektrické spojení; energie je přenášena výhradně magnetickou spojkou. To nejen zlepšuje pevnost izolace a bezpečnost, ale také účinně zmírňuje elektromagnetické rušení (EMI).
- Flexibilní více výstupů:Pouhou změnou poměru závitů sekundární cívky je snadné dosáhnout více různých napěťových výstupů.
3. Běžné typy a provozní režimy
V závislosti na topologii a provozním režimu jsou nejběžnější typy rozděleny do dvou kategorií:
- Flyback topologie:Transformátor funguje nejen jako měnič napětí, ale také jako akumulační induktor. Ukládá energii, když je vypínač zapnutý, a uvolňuje ji do zátěže, když je vypínač vypnutý. Díky své jednoduché konstrukci a nízké ceně je široce používán v zařízeních s nízkou spotřebou-v rozsahu od 5 W do 100 W (např. nabíječky chytrých telefonů).
- Dopředná topologie:Když je spínač zapnutý, energie je přímo přenášena do sekundární zátěže přes transformátor. Poskytuje vyšší výstupní výkon a je vhodný pro aplikace s vysokým-výkonem od 100 W do 300 W, ačkoli jeho obvod je poměrně složitý a dražší.
Kromě toho existují složitější topologie, jako je Push{0}}Pull, Half-Bridge a Full{2}}Bridge, které se používají pro aplikace s ještě vyšším výkonem.
4. Klíčová struktura a materiály
- Jádro:Obvykle se vyrábí z vysokofrekvenčních magnetických materiálů (jako je ferit nebo amorfní/nanokrystalické materiály) spíše než z tradičních plechů z křemíkové oceli, aby se přizpůsobily vysokým frekvencím a snížily ztráty.
- Vinutí:Zahrnuje primární a sekundární cívky. K vyrovnání se s efektem kůže při vysokých frekvencích se často používají vícepramenné kroucené dráty (Litz drát) nebo měděné fólie.
- Izolace a bezpečnost:Mezi primární a sekundární stranou je vyžadována přísná zesílená izolace (např. použití trojitého{0}}izolovaného drátu nebo polyimidové fólie), aby byly splněny mezinárodní bezpečnostní normy.

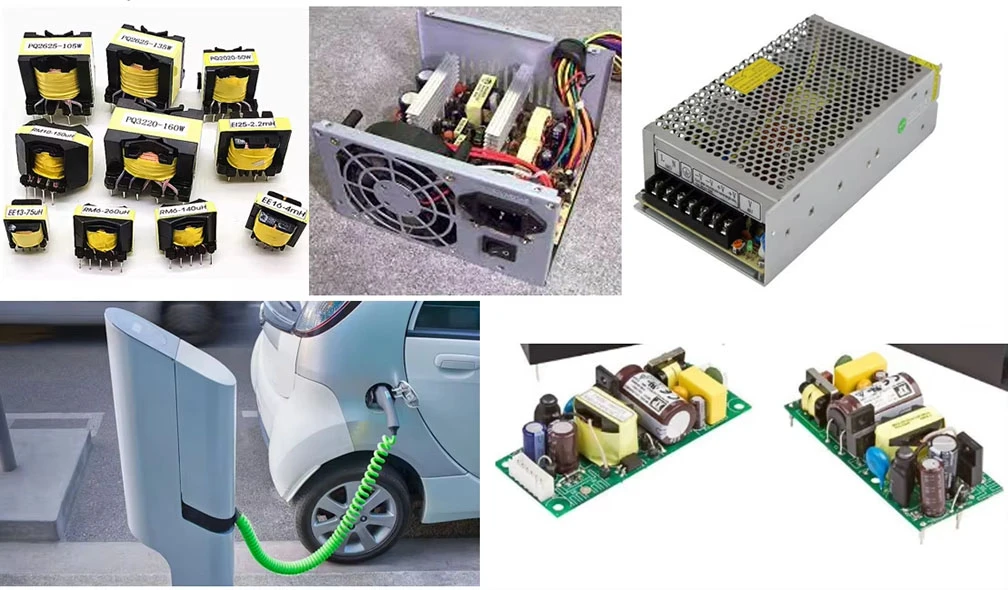

5. Typické aplikační scénáře
Od každodenní spotřební elektroniky po velká-průmyslová zařízení – jsou všudypřítomné:
- Spotřební elektronika a telekomunikace:Nabíječky smartphonů, adaptéry pro notebooky, ovladače LED, napájecí zdroje pro servery atd.
- Obnovitelná energie:Solární invertory, systémy regulace výkonu ve výrobě větrné energie.
- Průmysl a doprava:Řídicí systémy průmyslové automatizace, nabíjecí stanice pro elektromobily (EV) a palubní napájecí zdroje.
Stručně řečeno, jak svět přechází na chytřejší a účinnější energetické technologie, spínaný napájecí transformátor-jako „neopěvovaný hrdina“ v moderním elektronickém energetickém ekosystému- hraje stále důležitější roli.
