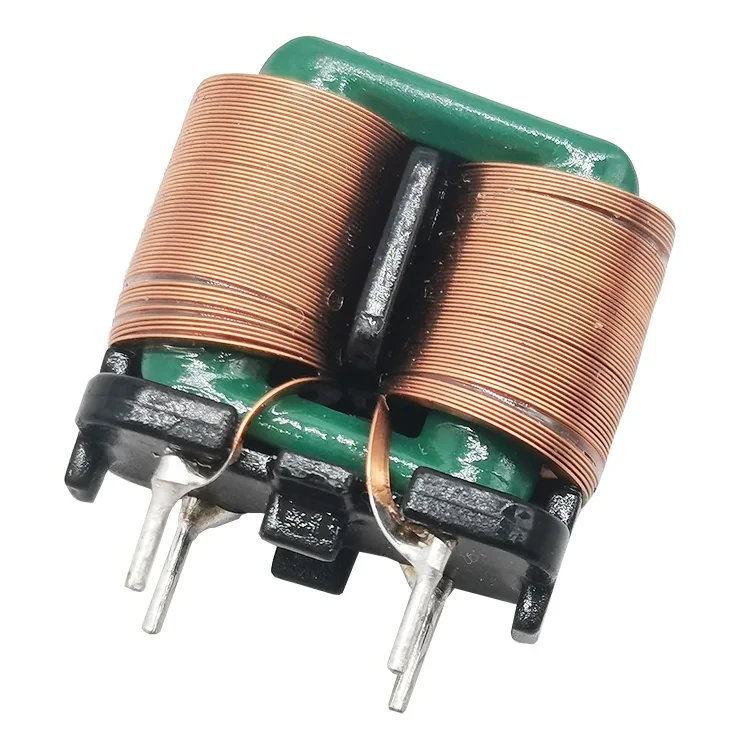

Drátěný vinutý induktor
2, bohaté exportní zkušenosti
3, přímá dodávka z továrny
Popis
Technické parametry
Fullstar Electronics je předním výrobcem a dodavatelem drátově vinutých induktorů v Číně, nabízí kvalitní a standardní zákazníkem-vyráběné elektronické a pasivní součástky pro indukční cívku a řešení. vítejte na velkoobchodní elektronice navinutý induktor z naší továrny.
Popis produktů
A Drátěný vinutý induktorje jedním z nejzákladnějších a nejrozšířenějších typů induktorů v elektronických obvodech. Jednoduše řečeno, jeho jádrová struktura se skládá z izolovaného drátu (obvykle smaltovaný nebo magnetický drát) pevně navinutý kolem specifického magnetického jádra nebo cívky.
⚙️ Struktura a pracovní princip
- Základní konstrukce: Primárně se skládá z vinutí, jádra a cívky. Materiál jádra je velmi rozmanitý, obvykle zahrnuje ferit, železný prášek, keramiku nebo dokonce vzduchové - jádro (duté).
- Pracovní princip: Na základě elektromagnetické indukce. Když cívkou protéká proud, generuje magnetické pole a ukládá energii. Když se proud změní, induktor se postaví proti této změně (vykazuje charakteristiku "procházení stejnosměrného proudu při blokování střídavého proudu"), čímž se dosáhne funkcí jako filtrování, oscilace, zpoždění nebo akumulace energie.
💡 Hlavní výhody a funkce
Ve srovnání s jinými typy induktorů (jako jsou vícevrstvé induktory) nabízejí induktory vinuté drátem významné výhody:
- Schopnost manipulace s vysokým proudem: Protože pro vinutí používají relativně silný měděný drát, jejich odpor stejnosměrného proudu (DCR) je obvykle nízký. To jim umožňuje zvládat velké proudy bez snadného přehřátí nebo dosažení magnetické saturace.
- Široký rozsah indukčnosti: Lze je snadno vyrobit tak, aby poskytovaly široký rozsah hodnot indukčnosti, od nano-Henries (nH) až po mili-Henries (mH).
- Faktor vysoké kvality (Q): Zejména ve vysokofrekvenčních aplikacích (jako jsou vysokofrekvenční tlumivky využívající keramická jádra) poskytuje struktura vinutého drátu výjimečně vysokou hodnotu Q, což vede k nižším ztrátám signálu.
- Vysoká přizpůsobitelnost: Výrobci mohou flexibilně upravit počet závitů, průměr drátu a materiál jádra tak, aby vyhovovaly velmi specifickým požadavkům na obvod.
📱 Hlavní kategorie a aplikace
V závislosti na scénáři aplikace a balení se induktory vinuté drátem obecně dělí do dvou hlavních kategorií:
| Kategorie | Společné formuláře / funkce | Typické aplikace |
|---|---|---|
| Tlumivky s vinutými silovými dráty | Obvykle obsahují feritová nebo slitinová prášková jádra. Zaměřují se na zvládnutí vysokých proudů s nízkou ztrátou výkonu. | DC-stejnosměrné měniče, spínané napájecí zdroje (SMPS), televizory, základní desky počítačů a automobilová elektronika. |
| RF drátové vinuté induktory | Extrémně malé velikosti (např. 0603, 0402 imperiální balíčky). K dosažení ultra-vysokých vlastních-rezonančních frekvencí (SRF) a Q hodnot často používejte keramická jádra. | Chytré telefony, moduly Wi{0}}Fi/Bluetooth, chytrá nositelná zařízení a další vysokofrekvenční komunikační/RF obvody. |
Oblasti použití
Vhodné pro EMI filtrační obvody, korekce účiníku (PFC), ukládání energie, potlačení šumu a vysokofrekvenční konverzní aplikace.
Naše společnost
Specializujeme se na elektroniku a magnetické součástky. Hlavními produkty jsou tlumivka se vzduchovým jádrem, žlabová-otvorová tlumivka bubnového jádra, výkonová tlumivka s-otvorem, tlumivka jádra tyče, průchozí-otvorová tlumivka pro společný režim.
Výstava a certifikace
Balík
Populární Tagy: vodič vinutý induktor, Čína, výrobce, dodavatel, továrna, velkoobchod, cena, na prodej, elektronické součástky, pasivní součástky, zákazník-vyrobené, standardní
