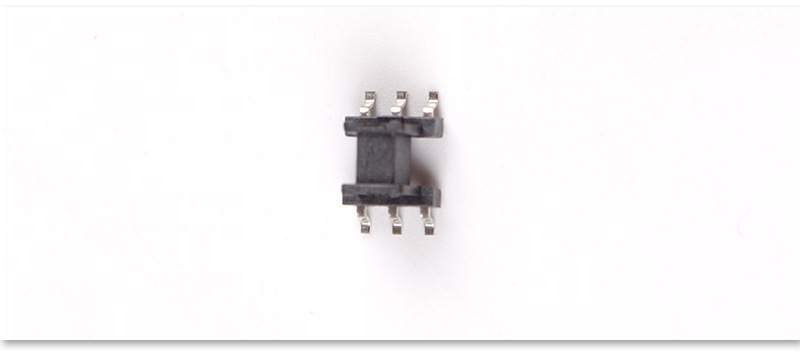

EE 6.3 transformátor

Cívka 1: 50 otáčení smyčkového drátu o průměru 0,09 mm (2 vrstvy)

3 vrstvy transformátorová páska, šířka 3 mm

Cívka 2: 50 otáčení smyčkového drátu o průměru 0,09 mm (2 vrstvy)

3 vrstvy transformátorová páska, šířka 3 mm

Cívka 1 indukčnost = 100uH při 100kHz

3vrstvá transformátorová páska

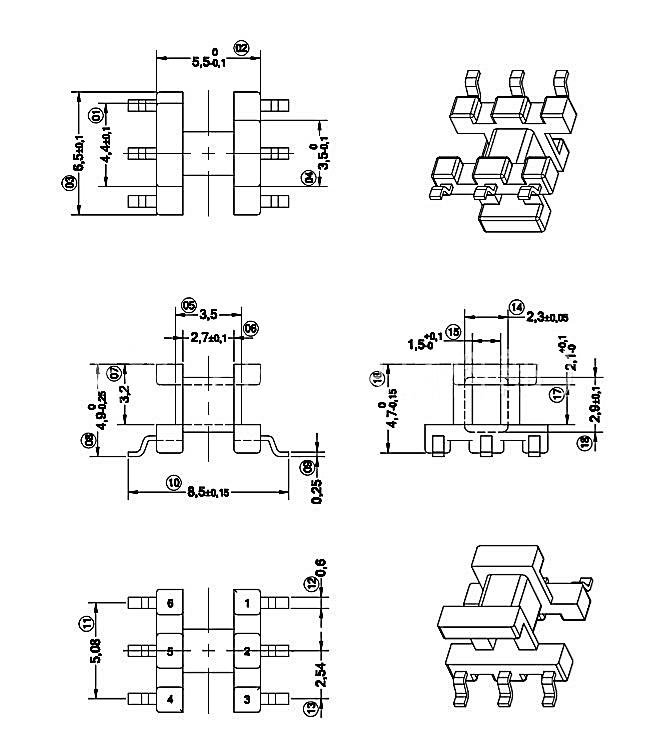

Přiřazení pinů je:

Cívka 1: start 1, konec 3

3vrstvá transformátorová páska

Cívka 2: start 6, konec 4

3vrstvá transformátorová páska

Leadtime: 4 týdny.
